类型：回转式系列
Type: Live centers series
负荷：轻
Duty: Light
适 用：一般车床使用。
Application: Center lathe
用 途：适用一般轴心车削加工(细长型车削加工)。
Working Usage: Applicable for ordinary turning process, slender workpiece turning process
结 构：採用合金钢材，经热处理硬度达57°~60°,内外径研磨製成。
Structure: Made of alloy steel and hardened to HRC 57-60, ground on ID and OD
精准度： 0.002以内
TIR Less than 0.002mm
检测顶尖的尖部跳动精度时，必须在顶尖顶紧工件的状态下进行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

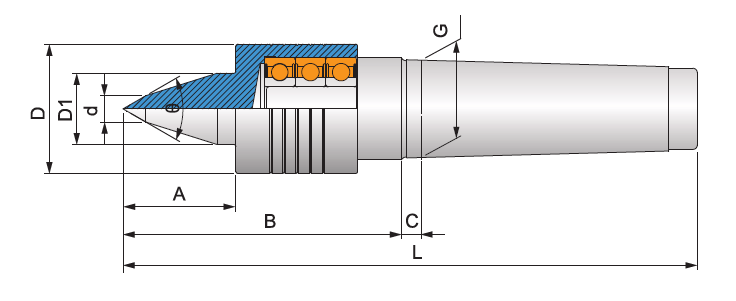

规格 / Specification 单位/ UNIT：mm
|
型式/外表尺 Model/Spec |
A | B | C | D | D1 | d | G | L | Ø |
轴承最高转 Max. RPM |
轴承轴向（推力 Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-93-L-2 | 51 | 117 | 6 | 48 | 32 | 12 | 17.780（MT2) | 186 | 60゜ | 3,500rpm | 160kg |
| SC-93-L-3 | 51 | 117 | 8 | 48 | 32 | 12 | 23.825（MT3) | 204 | 60゜ | 3,000rpm | 250kg |
| SC-93-L-4 | 51 | 117 | 9 | 48 | 32 | 12 | 31.267（MT4) | 225 | 60゜ | 2,600rpm | 400kg |
| SC-93-L-5 | 51 | 122 | 9 | 59 | 32 | 12 | 44.399（MT5) | 257 | 60゜ | 2,200rpm | 800kg |
