类型：回定式系列
Type: Dead centers series
负荷：轻
Duty: Light
适 用：CNC车床及其他机床。
Application: CNC lathe and other lathe
用 途：适用尾座回转型结构设计使用。
Working Usage: Applicable for rotary structure of tailstock
结 构：採用合金钢材，经热处理硬度达57°-60°,精密研磨製成。
Structure: Made of alloy steel and hardened to HRC 57-60, precision ground
配 件：Y型扳手
Accessories: Y type spanner
精准度：0.002以内
TIR: Less than 0.002mm
检测顶尖的尖部跳动精度时，必须在顶尖顶紧工件的状态下进行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

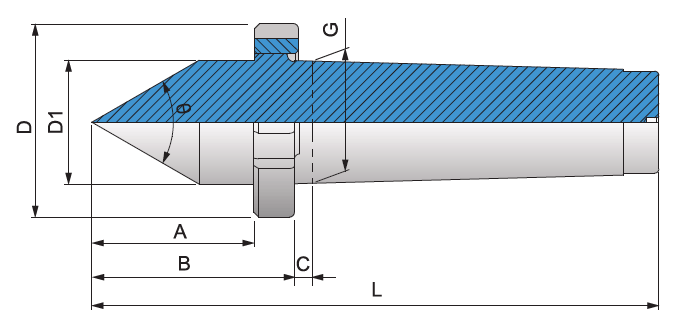

规格 / Specification 单位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L | Ø |
|---|---|---|---|---|---|---|---|---|
| TSC-9662-3A | 51 | 66 | 5 | 53 | 24 | 23.825（MT3) | 150 | 60゜ |
| TSC-9662-4A | 68 | 93 | 4 | 68 | 32 | 31.267（MT4) | 196 | 60゜ |
| TSC-9662-5A | 89 | 114 | 4 | 88 | 45 | 44.399（MT5) | 244 | 60゜ |
| TSC-9662-6A | 100 | 140 | - | 108 | 65 | 63.348（MT6) | 320 | 60゜ |
