类型：回定式系列
Type: Dead centers series
负荷：轻
Duty: Light
适 用：CNC车床及其他机床。
Application: CNC lathe and other lathe
用 途：适用尾座回转型结构设计使用。
Working Usage: Applicable for rotary structure of tailstock
结 构：採用合金钢材，经热处理硬度达57°~60°,精密研磨製成。
Structure: Made of alloy steel and hardened to HRC 57-60, precision ground
选 配：Y型扳手、65型大子、65型沖子
Accessories: Y type spanner and 65 type tips and 65 type punch
精准度：0.005以内
TIR: Less than 0.002mm
检测顶尖的尖部跳动精度时，必须在顶尖顶紧工件的状态下进行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

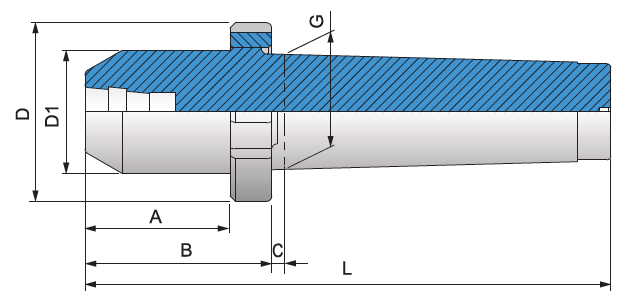

规格 / Specification 单位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
|---|---|---|---|---|---|---|---|
| TSC-9665-3A | 30 | 49 | 8 | 68 | 31.6 | 23.825（MT3) | 136 |
| TSC-9665-4A | 30 | 50 | 9 | 68 | 31.6 | 31.267（MT4) | 158 |
| TSC-9665-5A | 50 | 68 | 5 | 68 | 47.3 | 44.399（MT5) | 203 |
